ZLD จัดการน้ำเสียเข้มข้นอย่างไร? จากการระเหยน้ำสู่การตกผลึก

ZLD (Zero Liquid Discharge) เป็นแนวทางจัดการน้ำเสียที่มุ่งลดการระบายน้ำทิ้งในรูปของเหลวออกจากโรงงาน โดยนำน้ำที่ผ่านการแยกและบำบัดกลับมาใช้ใหม่ และจัดการสารเข้มข้นหรือของแข็งที่เหลือจากกระบวนการแยกออกจากระบบ

บทความนี้จะพาไปรู้จักหลักการของ ZLD กระบวนการ Evaporation และ Crystallization พร้อมทำความเข้าใจบทบาทของแต่ละอุปกรณ์และปัจจัยสำคัญก่อนออกแบบระบบ เพื่อช่วยให้ประเมินแนวทางจัดการน้ำเสียได้เหมาะกับโรงงานมากขึ้น

ZLD คืออะไร?

ZLD (Zero Liquid Discharge) คือแนวทางการจัดการน้ำเสียที่ไม่ให้มีน้ำเสียในรูปของเหลวถูกระบายออกจากระบบ โดยน้ำที่สามารถนำกลับมาใช้ได้จะถูกแยกและนำกลับเข้าสู่กระบวนการ ส่วนสารละลายเข้มข้นและของแข็งที่เหลือจะถูกแยกออกมาเพื่อจัดการต่อ

ดังนั้น ZLD ไม่ใช่เครื่องจักรหรือเทคโนโลยีเพียงชนิดเดียว แต่เป็นระบบที่ประกอบด้วยหลายขั้นตอนตามลักษณะน้ำเสีย เช่น การบำบัดเบื้องต้น การแยกน้ำ การเพิ่มความเข้มข้น และการแยกของแข็งขั้นสุดท้าย

รูปแบบของระบบจึงแตกต่างกันได้ในแต่ละโรงงาน โดยบางระบบอาจใช้ Membrane ร่วมกับ Evaporator และ Crystallizer ขณะที่บางระบบอาจใช้เทคโนโลยีอื่นเพื่อให้บรรลุเป้าหมายการลดการระบายน้ำทิ้ง

ZLD แตกต่างจากการบำบัดน้ำเสียทั่วไปอย่างไร?

ความแตกต่างหลักอยู่ที่ เป้าหมายของการจัดการน้ำหลังผ่านกระบวนการบำบัด โดยระบบบำบัดทั่วไปสามารถมีน้ำทิ้งออกจากระบบได้หากคุณภาพเป็นไปตามข้อกำหนด ขณะที่ ZLD มุ่งไม่ให้มีการระบายน้ำทิ้งในรูปของเหลวออกจากระบบ

เพื่อให้เห็นความแตกต่างของทั้งสองแนวทางได้ชัดเจน สามารถเปรียบเทียบได้จาก เป้าหมาย กระบวนการจัดการน้ำ การจัดการ Concentrate และการนำน้ำกลับมาใช้ ดังนี้

ข้อเปรียบเทียบ	ระบบบำบัดน้ำเสียทั่วไป	ระบบ ZLD
เป้าหมาย	ลดสารปนเปื้อนให้อยู่ในระดับที่สามารถระบายได้ตามข้อกำหนด	ลดหรือไม่ให้มีการระบายน้ำทิ้งในรูปของเหลวออกจากระบบ
น้ำหลังบำบัด	สามารถมีน้ำทิ้งออกจากระบบ	แยกน้ำเพื่อนำกลับมาใช้ และจัดการส่วนที่เหลือต่อ
Concentrate	อาจเกิดขึ้นในบางกระบวนการและต้องมีการจัดการ	นำ Concentrate ไปเพิ่มความเข้มข้นหรือแยกเป็นของแข็งตามรูปแบบระบบ
ของแข็ง/สารตกค้าง	จัดการตามกระบวนการและประเภทของของเสีย	อาจถูกแยกออกมาในรูป Solid หรือ Crystal เพื่อจัดการต่อ
ความซับซ้อนของระบบ	ขึ้นอยู่กับประเภทและคุณภาพน้ำเสีย	มักมีหลายขั้นตอน เช่น Membrane, Evaporation และ Crystallization
การนำน้ำกลับมาใช้	ทำได้ตามคุณภาพน้ำที่ผ่านการบำบัด	เป็นหนึ่งในเป้าหมายสำคัญของระบบ

ดังนั้น ZLD ไม่ได้เป็นเพียงระบบบำบัดน้ำเสียที่เพิ่มขั้นตอนขึ้นมา แต่เป็นแนวทางที่ออกแบบให้จัดการทั้งน้ำที่สามารถนำกลับมาใช้และสารละลายเข้มข้นที่เหลือ เพื่อไม่ให้มีน้ำทิ้งในรูปของเหลวออกจากระบบ

อย่างไรก็ตาม ZLD อาจมีต้นทุนการลงทุนและการใช้พลังงานสูงกว่าระบบบำบัดทั่วไป จึงควรพิจารณาจาก ลักษณะน้ำเสีย ปริมาณน้ำ เป้าหมายการนำน้ำกลับมาใช้ และข้อกำหนดของโรงงาน ก่อนเลือกรูปแบบระบบ

กระบวนการ ZLD จัดการน้ำเสียเข้มข้นอย่างไร?

ระบบ ZLD ไม่มีรูปแบบกระบวนการที่เหมือนกันทุกโรงงาน เพราะแต่ละแห่งมีลักษณะน้ำเสีย ปริมาณน้ำ และเป้าหมายการนำน้ำกลับมาใช้แตกต่างกัน โดยตัวอย่างลำดับกระบวนการที่พบได้สามารถเรียงได้ดังนี้

1. Pretreatment: เตรียมน้ำเสียก่อนเข้าสู่ระบบ

ขั้นตอนแรก คือการปรับสภาพน้ำเสียและกำจัดสารที่อาจส่งผลต่อกระบวนการถัดไป เช่น

• ของแข็งแขวนลอย
• น้ำมันและไขมัน
• สารที่มีแนวโน้มทำให้เกิด Scaling
• สารที่อาจทำให้เกิด Fouling

การบำบัดเบื้องต้นช่วยลดภาระของอุปกรณ์และเตรียมน้ำเสียให้เหมาะสมกับกระบวนการแยกน้ำในขั้นตอนต่อไป

2. Membrane / Concentration: ลดปริมาตรและเพิ่มความเข้มข้น

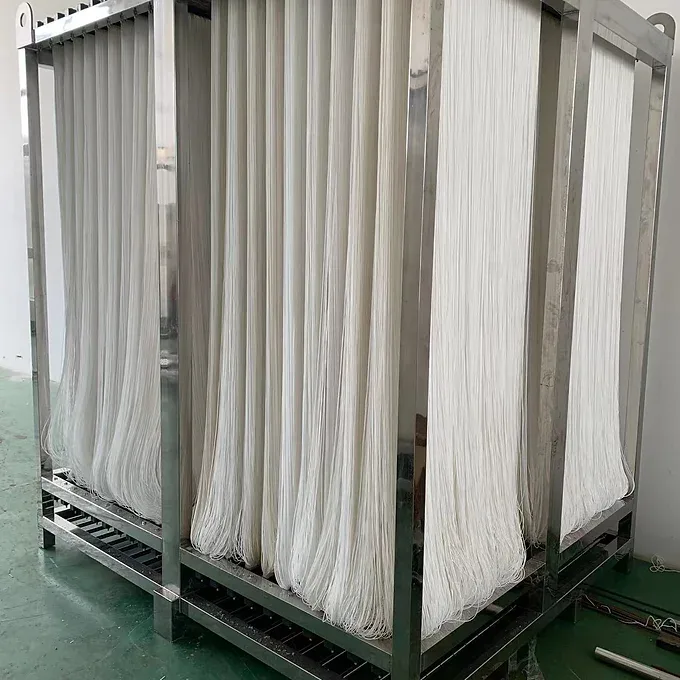

หลังผ่าน Pretreatment น้ำเสียอาจเข้าสู่ระบบ Membrane เพื่อแยกน้ำบางส่วนออกและเพิ่มความเข้มข้นของสารละลาย หรือในบางระบบอาจเข้าสู่กระบวนการ Concentration ด้วยวิธีอื่น

เมื่อมีการแยกน้ำออก จะเหลือของเหลวที่มีสารละลายเข้มข้นขึ้น ซึ่งเรียกว่า Concentrate และสามารถส่งต่อไปยังขั้นตอนการระเหยเพื่อจัดการต่อ

3. Evaporation: ระเหยน้ำออกจาก Concentrate

เมื่อเข้าสู่ขั้นตอน Evaporation น้ำใน Concentrate จะถูกทำให้ระเหยเป็นไอ แล้วนำไอที่ได้ไปควบแน่นกลับมาเป็นน้ำ เรียกว่า Distillate

ขณะที่สารที่ไม่ระเหย เช่น เกลือและสารละลายต่าง ๆ ยังคงอยู่ในของเหลว ทำให้ Concentrate มีความเข้มข้นสูงขึ้น และสามารถส่งต่อไปยังขั้นตอนถัดไป เช่น Crystallization

4. Crystallization: เปลี่ยนสารละลายเข้มข้นให้เป็นผลึก

เมื่อ Concentrate มีความเข้มข้นสูงขึ้น กระบวนการ Crystallization หรือการตกผลึก สามารถนำมาใช้เพื่อแยกสารบางส่วนออกจากสารละลายในรูปของผลึกหรือของแข็ง

หลักการ คือทำให้สารละลายเข้าสู่สภาวะที่เหมาะสมต่อการเกิดผลึก จากนั้นผลึกที่เกิดขึ้นจะถูกแยกออกจากของเหลวเพื่อนำไปจัดการต่อ

ในระบบ ZLD กระบวนการนี้มีบทบาทสำคัญเมื่อโรงงานต้องการจัดการ Concentrate ที่เหลือจากกระบวนการระเหยให้กลายเป็น Solid หรือ Crystal แทนการปล่อยออกในรูปของเหลว

อย่างไรก็ตาม ไม่ใช่ทุกระบบ ZLD ที่ต้องใช้ Crystallizer เพราะการเลือกขั้นตอนสุดท้ายขึ้นอยู่กับองค์ประกอบของน้ำเสียและเป้าหมายของระบบ

Evaporator Concentrator กับ Evaporator Crystallizer ต่างกันอย่างไร?

ทั้งสองอุปกรณ์มีจุดร่วม คือการใช้ความร้อนเพื่อระเหยน้ำออกจากสารละลาย แต่แตกต่างกันที่ระดับความเข้มข้นและเป้าหมายของกระบวนการ เพื่อให้เห็นบทบาทของแต่ละอุปกรณ์ในระบบ ZLD ได้ชัดเจนขึ้น สามารถเปรียบเทียบได้ดังนี้

ข้อเปรียบเทียบ	Evaporator Concentrator	Evaporator Crystallizer
หน้าที่หลัก	ระเหยน้ำเพื่อลดปริมาตรและเพิ่มความเข้มข้น	ระเหยน้ำต่อและช่วยให้สารละลายเกิดการตกผลึก
น้ำเข้า	น้ำเสียหรือสารละลายที่ผ่านการเตรียม	Concentrate ที่มีความเข้มข้นสูง
ผลลัพธ์หลัก	Distillate + Concentrate	Distillate + Solid / Crystal
บทบาทใน ZLD	เพิ่มความเข้มข้นของสารละลาย	จัดการ Concentrate ขั้นปลายเมื่อจำเป็นต้องแยกของแข็ง

Evaporator Concentrator เน้นการระเหยน้ำออกเพื่อลดปริมาตรและเพิ่มความเข้มข้นของสารละลาย ส่วน Evaporator Crystallizer ใช้จัดการสารละลายที่มีความเข้มข้นสูงต่อ เพื่อให้เกิดการตกผลึกและแยกของแข็งออกมา

ดังนั้น การเลือกใช้อุปกรณ์จึงควรพิจารณาร่วมกันทั้ง ลักษณะน้ำเสีย ปริมาณน้ำ องค์ประกอบของสารละลาย และเป้าหมายของระบบ ไม่ควรใช้ค่า TDS เพียงตัวเดียวในการตัดสินใจ เพราะน้ำเสียที่มีค่า TDS ใกล้เคียงกันอาจมีองค์ประกอบทางเคมีและแนวโน้มการเกิดตะกรันแตกต่างกันได้

Concentrate และ Distillate ต่างกันอย่างไร?

ในกระบวนการ Evaporation จะเกิดของเหลว 2 ส่วนที่มีลักษณะและหน้าที่แตกต่างกัน คือ

• Concentrate: ของเหลวที่มีสารละลายและสารที่ไม่ระเหยเข้มข้นขึ้น หลังจากน้ำบางส่วนถูกแยกออก โดยสามารถส่งต่อไปยังขั้นตอนถัดไป เช่น Evaporation หรือ Crystallization
• Distillate: ไอที่เกิดจากการระเหยจะถูกควบแน่นกลับมาเป็นน้ำ ซึ่งเป็นน้ำที่แยกออกจาก Concentrate และสามารถนำกลับมาใช้ได้ หากคุณภาพเหมาะสมกับวัตถุประสงค์การใช้งาน

พูดง่าย ๆ คือ Concentrate เป็นส่วนที่สารละลายถูกทำให้เข้มข้นขึ้น ส่วน Distillate เป็นส่วนของน้ำที่ถูกแยกออกมา โดยทั้งสองส่วนจะถูกนำไปจัดการต่อแตกต่างกันตามเป้าหมายของระบบ ZLD

ก่อนออกแบบระบบ ZLD ต้องดูข้อมูลอะไรบ้าง?

การออกแบบ ระบบ ZLD ควรเริ่มจากการเก็บและวิเคราะห์ข้อมูลน้ำเสียจริงของโรงงาน เพราะน้ำเสียแต่ละประเภทมีปริมาณและองค์ประกอบแตกต่างกัน เพื่อให้สามารถประเมินระบบได้อย่างเหมาะสม ข้อมูลก่อนออกแบบสามารถแบ่งออกเป็น 4 กลุ่มหลัก ดังนี้

1. ข้อมูลปริมาณน้ำเสีย

ใช้สำหรับประเมินขนาดและกำลังการรองรับของระบบ ได้แก่

• Flow Rate: ปริมาณน้ำเสียที่ต้องบำบัด
• ปริมาณน้ำเสียเฉลี่ยและช่วงที่มีปริมาณสูง
• ลักษณะการเกิดน้ำเสีย เช่น ต่อเนื่องหรือเป็นช่วง

ข้อมูลกลุ่มนี้ช่วยกำหนดขนาดของอุปกรณ์และความสามารถในการรองรับน้ำเสียของระบบ

2. ข้อมูลคุณภาพน้ำเสีย

ใช้สำหรับวิเคราะห์องค์ประกอบของน้ำเสียและเลือกกระบวนการบำบัดที่เหมาะสม ได้แก่

• TDS และ TSS
• COD และ BOD
• pH และอุณหภูมิ
• Chloride, Sulfate และ Hardness
• องค์ประกอบทางเคมีอื่น ๆ ที่เกี่ยวข้องกับกระบวนการผลิต

ข้อมูลเหล่านี้ช่วยประเมินว่าน้ำเสียควรผ่านกระบวนการใดก่อนเข้าสู่ขั้นตอน Concentration หรือ Evaporation

3. ข้อมูลด้านการเดินระบบและการแยกน้ำ

เป็นข้อมูลที่ใช้ประเมินความเหมาะสมของกระบวนการ Membrane, Evaporation และ Crystallization ได้แก่

• แนวโน้มการเกิด Scaling
• แนวโน้มการเกิด Fouling
• คุณสมบัติของ Concentrate ที่เกิดขึ้น
• คุณภาพน้ำที่ต้องการนำกลับมาใช้
• ปริมาณน้ำที่ต้องการ Recover หรือ Reuse

ข้อมูลกลุ่มนี้มีส่วนสำคัญต่อการกำหนดลำดับกระบวนการและเลือกเทคโนโลยีที่เหมาะกับน้ำเสียแต่ละประเภท

4. ข้อมูลการจัดการสารตกค้าง

นอกจากการแยกน้ำออกจากระบบแล้ว ต้องพิจารณาด้วยว่าจะจัดการ Concentrate และของแข็งที่เหลืออย่างไร ได้แก่

• ปริมาณ Concentrate ที่คาดว่าจะเกิดขึ้น
• ปริมาณและลักษณะของ Solid / Crystal
• วิธีจัดการหรือกำจัดของแข็ง
• ข้อจำกัดด้านพื้นที่ติดตั้ง
• เป้าหมายและข้อกำหนดของโรงงานในการนำน้ำกลับมาใช้

ข้อมูลเหล่านี้ช่วยให้การออกแบบไม่ได้พิจารณาเฉพาะการแยกน้ำ แต่ครอบคลุมถึงการจัดการสารตกค้างตั้งแต่ต้นจนจบกระบวนการ

เมื่อได้ข้อมูลเหล่านี้ วิศวกรจึงสามารถประเมิน ลำดับกระบวนการ ขนาดอุปกรณ์ การใช้พลังงาน คุณภาพน้ำที่นำกลับมาใช้ และแนวทางจัดการ Concentrate หรือ Solid ให้เหมาะกับสภาพน้ำเสียและเป้าหมายของแต่ละโรงงานได้

สรุป

ZLD (Zero Liquid Discharge) เป็นแนวทางจัดการน้ำเสียที่มุ่งไม่ให้มีการระบายน้ำทิ้งในรูปของเหลวออกจากระบบ โดยแยกน้ำออกจากสารละลายเข้มข้นเพื่อนำกลับมาใช้ และจัดการ Concentrate หรือของแข็งที่เหลืออย่างเหมาะสม

กระบวนการ Evaporation และ Crystallization มีบทบาทสำคัญในระบบ ZLD โดย Evaporator Concentrator เน้นการลดปริมาตรน้ำและเพิ่มความเข้มข้นของสารละลาย ขณะที่ Evaporator Crystallizer สามารถใช้จัดการ Concentrate ที่มีความเข้มข้นสูงต่อ เพื่อแยกสารออกมาในรูปของ Solid หรือ Crystal

อย่างไรก็ตาม การเลือกเทคโนโลยี ZLD ไม่สามารถพิจารณาจากค่า TDS เพียงอย่างเดียว แต่ควรวิเคราะห์ Flow Rate, องค์ประกอบทางเคมี, Scaling/Fouling, คุณภาพน้ำที่ต้องการนำกลับมาใช้ และแนวทางจัดการสารตกค้าง ร่วมกัน เพื่อให้ได้ระบบที่เหมาะกับลักษณะน้ำเสียและเป้าหมายของโรงงาน
